يعد الاختبار الميكانيكي ثنائي المحور المستوي أمرًا بالغ الأهمية لتوصيف هياكل التصميم المعقدة والمكونات ومواد الوزن الخفيف المتعامدة ومتباينة الخواص.

ومع ذلك، فإن العثور على المعدات التي تمكن مهندسي الاختبار من محاكاة ظروف العالم الحقيقي قد يكون أمرًا صعبًا. تحتاج هذه المعدات إلى الضغط على العينة في اتجاهات متعددة مع السماح لمهندسي الاختبار بممارسة قدر كبير من التحكم في العملية.

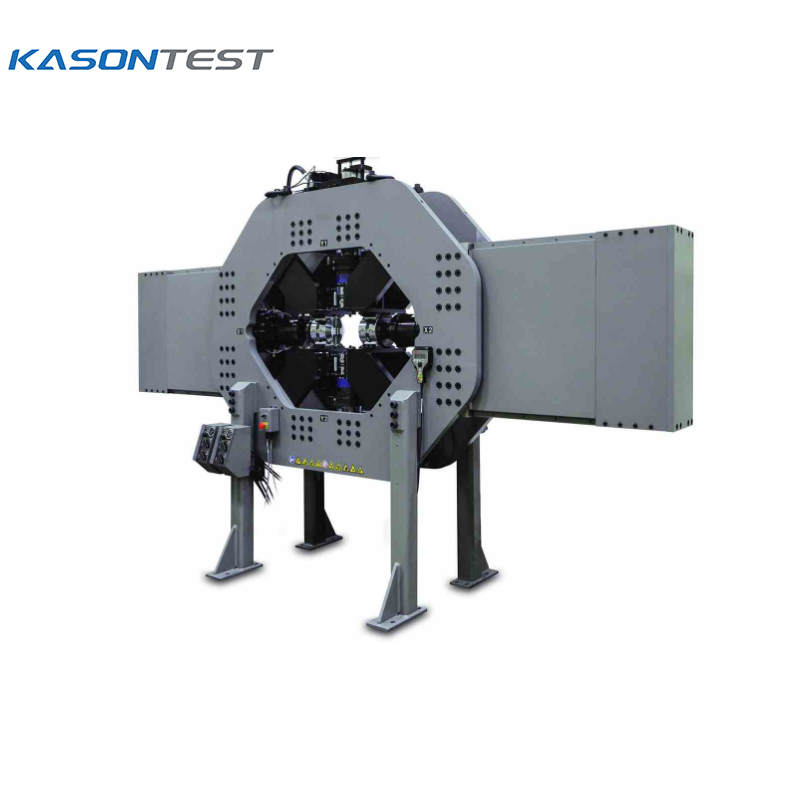

مجموعة شاملة من إطارات الحمل ذات المحورين المستوية

تتميز عائلة النظام ثنائي المحور المستوي بمجموعة كاملة من إطارات الحمل الهيدروليكية المؤازرة القياسية فائقة الصلابة، والتي تم تصنيفها ديناميكيًا لتوصيل أحمال تتراوح من 25 كيلو نيوتن لكل مشغل إلى 500 كيلو نيوتن لكل مشغل.

يتم ترتيب المحركات بشكل متعامد (محور X وY) في مستوى واحد ويقف الإطار عموديًا، بحيث يرى المرء المستويين X وY كمنظر أمامي. تم تصميم مشغلات +/- السكتة الدماغية +/- 50 مم (الشوط الإجمالي 100 مم) المستخدمة في الإطار خصيصًا للاختبار ثنائي المحور المستوي مع انخفاض حجم الزيت الداخلي لزيادة صلابة النظام.

تعمل محامل المشغل الهيدروستاتيكي على تقليل الاحتكاك وتساعد على ضمان تحديد موضع المشغل بدقة داخل الأسطوانة. بالإضافة إلى ذلك، تم تصميم النظام بجهاز محاذاة قابل للتعديل في مسار التحميل المستخدم لإزالة سلالات ثني العينات.

قم بتوفير حجمين للإطار لكل تصنيف تحميل. تعتبر الأنظمة ذات الإطارات الأصغر مناسبة للاختبار المحيطي أو يمكن استخدامها مع التسخين التعريفي؛ تحتوي الإطارات الأكبر على مساحة اختبار كافية لاستيعاب الغرف أو الأفران البيئية.

كسمات النظام

»إطار شديد الصلابة ومنطقة تركيب كبيرة للعينات

» تصميم مدمج

» مشغلات منخفضة الاحتكاك مع محامل هيدروستاتيكية

» صلابة جانبية عالية توفر نتائج اختبار دقيقة وتردد طبيعي عالي جدًا للإطار

» حماية اختيارية أثناء السفر في طائرات X وY وZ لحماية النظام

»تعويض التسارع الاختياري للعمل عالي التردد
